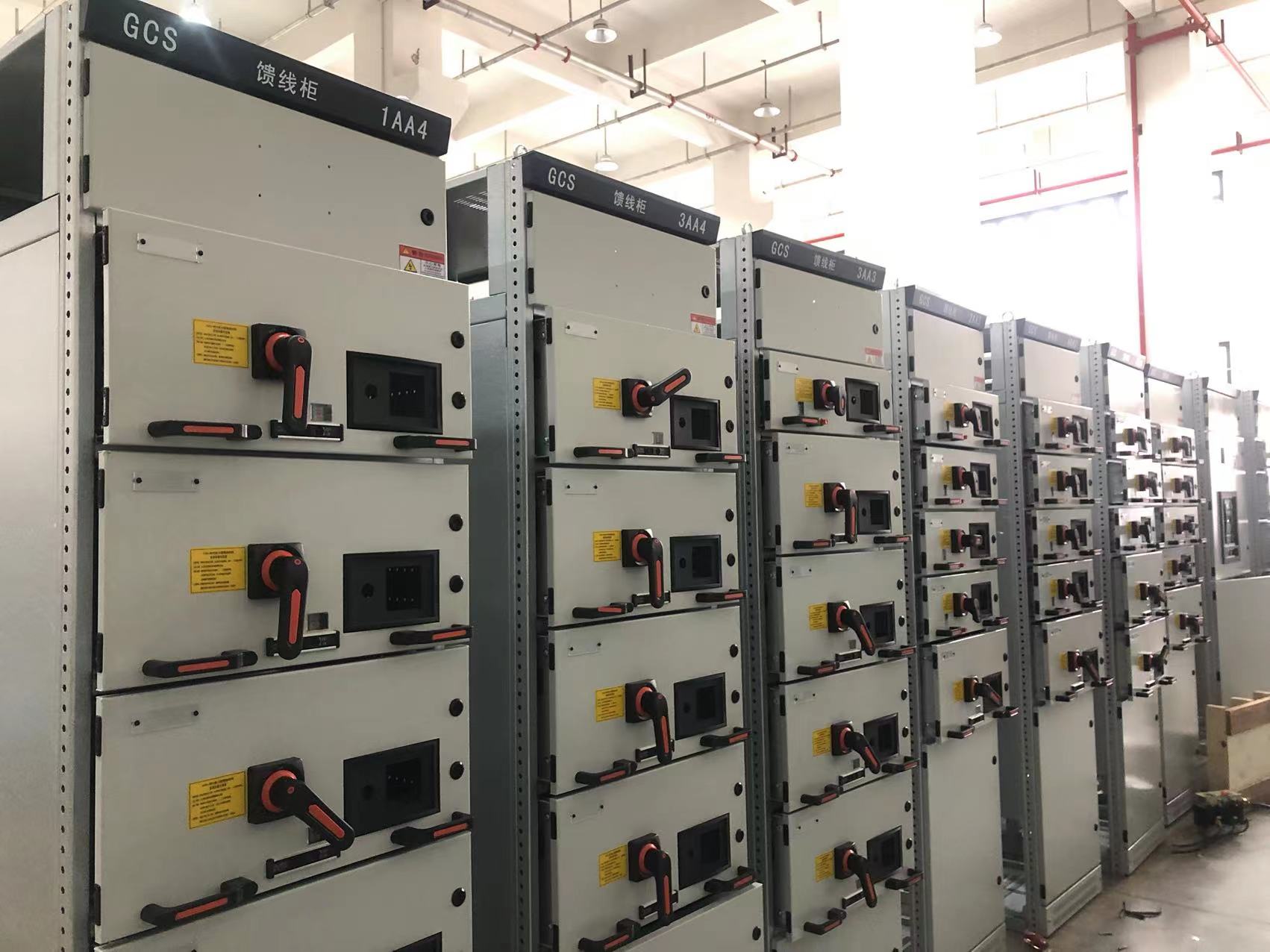

GCS柜(GCS型低壓固定分隔低壓柜)

GCS型低壓抽出式開關柜(GCS抽屜柜GCS柜)是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜，該裝置目前已被電力用戶廣泛選用。

GCS柜GCS開關柜

額定電流

水平母線 ≤4000

額定絕緣電壓

(V) 660(1000)

額定頻率

(Hz) 50(60)

適用環境

GCS柜GCS型低壓抽出式開關柜適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、石化系統等自動化程度高，要求與計算機接口的場所，作為三相交流頻率為50(60)Hz、額定工作電壓為380V(400)V、(600)V，額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。裝置的基本組織形式見附圖1。

GCS柜標準要求

裝置的設計符合下列標準

IEC439-1《低壓成套開關和控制設備》

GB7251 《低壓成套開關設備》

ZBK36001 《低壓抽出式成套開關設備》

GCS柜使用條件

1 周圍空氣溫度不高于+40°C，不低于-5°C。24小時內平均溫度不得高于+35°C。 超過時，需根據實際情況降容運行。

2 戶內使用，使用地點地海拔高度不得超過2000m。

3 周圍空氣相對濕度在最高溫度為+40°C時不超過50%，在較低溫度時允許有較大的相對濕度：如+20°C是為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響。

4 裝置安裝時與垂直面的傾斜度不超過5°，且整組柜列相對平整(符合GBJ232-82標準)。

5 裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有的腐蝕的場所。

 主要參數

基本技術參數

主電路額定電壓(V) 交流380(400)、(660)

輔助電路額定電壓(V) 交流220、380(400) 直流110、220

額定頻率(Hz) 50(60)

額定絕緣電壓(V) 660(1000)

額定電流 (A) 水平母線 ≤4000

垂直母線（MCC） 1000

母線額定短時耐受電流(kA/1s) 50，80

母線額定峰值耐受電流(kA/1s) 105，176

工頻試驗電壓(V/1min) 主電路 2500

輔助電路 1760

母線 三相四線制

三相五線制

防護等級 IP30，IP40

 結構特點

1 裝置的主構架采用8MF型鋼，構架采用拼裝和部分焊接兩種結構形式。主構架上均有安裝模數孔E=20㎜。

2 裝置各功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能相對獨立。

3 裝置柜體的尺寸系列（單位：㎜）

高 2200

寬 400* 600* 800* 1000

深 800 *1000* 800* 1000* 600 *800 *1000 *600* 800 *1000

4功能單元

a.抽屜層高的模數為160㎜（見附圖9-10）。分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流400A及以下。

b.抽屜改變僅在高度尺寸上的變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。

c.每臺GCS柜最多能安裝11個一單元的抽屜或22個1/2單元的抽屜。其中一單元以上抽屜采用多功能后板（見附圖18）

d.抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。

e.1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件。

f.單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構 ZJ-1型轉接件。轉接件外形附圖6。

g.抽屜面板具有分、合、試驗、抽出等位置的明顯等標志

h.抽屜單元設有機械聯鎖裝置。

5饋線柜和電動機控制柜設有專用的電纜隔室，功能單元室與電纜室內電纜的連接通過轉接件或轉接銅排實現，既提高了電纜的使用可靠性，又極大地方便了用戶對電纜的安裝與維修。

電纜隔室有二個寬度尺寸（240㎜和440㎜）可供選用，視電纜數量、截面和用戶對安裝維修方便和要求而定。

6 裝置的功能單元輔助接點對數一單元及以上的為32對，1/2單元的為20對，能滿足自動化用戶與計算機接口的需要。

7 考慮到干式變壓器使用的普通性安全性和油浸變壓器的經濟性，裝置既可以方便的與干式變壓器組成一個組列，也可以與油浸變壓器低壓母線方便連接。

8 以抽屜為主體，同時具有抽出式和固定式，可以混合組合，任意選用。

9 裝置接三相五線制和三相四線制設計，設計部門和用戶可以方便地選用PE+N或PEN方式。

10 柜體的防護等級為IP30、IP40，可以按用戶需要選用。

裝置特點

1 提高轉接件的熱容量，較大幅度的降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升。

2 功能單元之間、隔室之間的分隔清晰、可靠，不因某一單元的故障而影響其他單元工作，使故障局限在最小范圍。

3 母線平置式排列使裝置的動、熱穩定性好，能承受80/176kA短路電流的沖擊。

4 MCC柜單柜的回路數量多到22回，充分考慮大單機容量發電，石化系統等行業自動化電動門（機）群的需要。

5 裝置與外部電纜的連接在帶電纜隔室中完成，電纜可以上下進出。零序電流互感器置于電纜隔室內，使安裝維修方便。

6 同一電源配電系統，可以通過限流電抗器匹配限制短路電流，穩定母線電壓在一定的數值，還可部分降低對元器件短路強度的要求。

7 抽屜單元有足夠數量的二次插插件（1單元及以上為32對，1/2單元為20對）?？蓾M足計算機接口和自控回路對接點數量的要求。

安裝使用

產品到達收貨地點后，首先應當檢查包裝是否完整無損，發現問題應及時通知合同有關部門做好商務記錄，共同分析原因，作好簽證和善后處理。

對于不立即安裝的產品，應根據正常使用條件和電氣設備暫時保管規程要求置于適當的場所，妥善保管。

1 產品安裝應按安裝示意圖進行（見圖1-3，表7-9）?；A槽鋼和采用螺栓固定方式時的螺栓由用戶自備。主母線連接時，如表面因運輸、保管等原因有不平整時需平整后再連接緊固。

2 裝置單獨或成列安裝時，其垂直度以及柜面不平度和柜間隙縫的偏差符合以下規定。

項次 項目 允差（㎜）

a 垂直度 3.3

b 水平度相鄰兩柜頂部 2

成列柜頂部 5

c 不平度 相鄰兩柜邊 1

成列柜邊 5

d 柜間接縫 2

3 產品安裝后投運前的檢查與試驗

a.檢查柜面漆或其它覆蓋材料（如噴塑）有否損壞，柜內是否干燥清潔。

b.電器元件的操作機構是否靈活，不應有卡澀或操作力過大現象。

c.主要電器的主輔觸頭的通斷是否可靠、準確。

d.抽屜或抽出式機構抽拉應靈活、輕便、無卡阻和碰撞現象。

e.抽屜或抽出式結構的動、靜觸頭的中心線應一致，觸頭接觸應緊。主、輔觸頭的插入深度應符合要求。機械聯鎖或電氣聯鎖裝置應動作正確，閉鎖或解除均應可靠。

f.相同尺寸的抽屜應能方便的互換，無卡阻和碰撞現象。

g.抽屜與柜體間的接地觸頭應接觸緊密，抽屜當推入時，抽屜的接地觸頭應比主觸頭先接觸，拉出時接地觸頭比主觸頭后斷開。

h.儀表的刻度整定、互感器的變化比及極性應正確無誤。

i.熔斷器的熔芯規格應符合工程設計的要求。

j.保護的額定值及整定值應正確，動作可靠。

k.繼電用1000兆歐表測量絕緣電阻值不得低于1MΩ

l.各母線的連接應良好，絕緣支撐件，安裝件及其它附件安裝應牢固可靠。

4 使用注意事項

a.裝置為不靠墻安裝，正面操作，雙面維修的低壓配電柜。柜的維修通道及柜門，必須是考核合格的專業人員方可進入或開啟進行操作、檢查和維修。

b.空氣斷路器、塑殼斷路器經過多次分、合，特別是經過短路分、合后，會使觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應按斷路器使用說明書進行維修和檢修。

c.經過安裝和維修后，必須嚴格檢查各隔離之間、功能單元之間的隔離狀況，以確保本裝置良好的功能分隔性，防止出現故障擴大。

訂貨需知

訂貨合同包含以下內容：

1 產品的全型號包括主電路方案號和輔助電路方案號；

2 主電路系統組合順序圖；

3 輔助電路電氣原理圖；

4 柜內元器件清單；

5電路中電壓、電流、時間等整定參數。

6 與產品正常使用不符的其他特殊要求。

通用柜代號 A B C D 備注

GCS-TG1010-4 1000 1000 850 956 聯絡柜

GCS-TG0810-4 800 1000 650 956 受電柜

GCS-TG0808-4 800 800 650 756 受電柜

GCS-TG0608-4 600 800 450 756 受電柜

通用柜代號 A B C D E F×G

GCS-TG1010-2 1000 1000 850 956 60 400×400

GCS-TG0810-2 800 1000 650 956 160 200×400

GCS-TG1008-2 1000 800 850 756 60 400×400

GCS-TG0808-2 600 800 650 756 160 200×400

通用柜代號 A B C D E F×G

GCS-TG1006-1 1000 600 850 556 60 400×350

GCS-TG-0806-1 800 600 650 556 160 200×350
